FDM 제조 공정 안내
FDM 출력 방식의 기본 특성, 레이어 차이, 표면 품질, 용도별 추천 기준을 안내합니다.

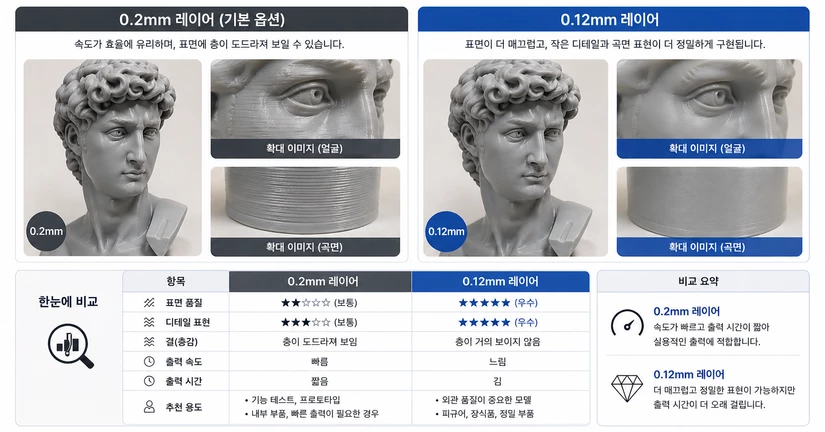

0.12mm와 0.2mm 레이어 차이는 무엇인가요?(일반,정밀 FDM 차이)
소개 안녕하세요. 우미 공작소입니다. 본 페이지는 FDM 출력 시 자주 문의 주시는 0.4mm 노즐 기준 0.12mm와 0.2mm 레이어 높이 차이에 대해 안내하는 문서입니다. 레이어 높이에 따라 표면 표현, 디테일, 제작 시간, 비용 등에 차이가 있을 수 있으므로 아래 내용을 참고해 주세요. --- 0.2mm 레이어는 어떤 특징이 있나요? 0.2mm 레이어는 우미 공작소의 기본 출력 옵션입니다. ① 출력 시간이 비교적 짧은 편입니다. ② 일반적인 시제품, 구조 확인용 출력물, 기능 확인용 출력물에 적합합니다. ③ 표면에 적층 결이 비교적 보일 수 있습니다. ④ 디테일이 아주 작은 형상에서는 표현력이 다소 제한될 수 있습니다. 즉, 0.2mm 레이어는 기본적인 출력 품질과 제작 효율을 함께 고려한 옵션으로 이해하시면 됩니다. --- 0.12mm 레이어는 어떤 특징이 있나요? 0.12mm 레이어는 0.2mm 레이어보다 더 얇은 높이로 적층하는 출력 옵션입니다. 0.08mm 레이어도 설

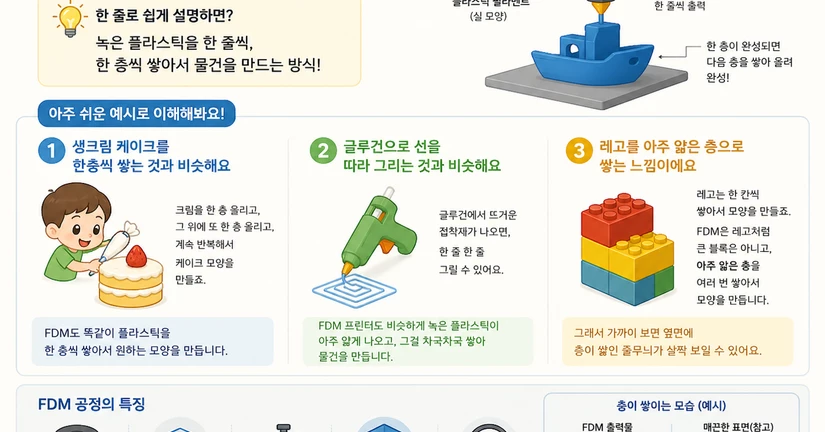

FDM 공정 기본 제조 방식 소개
소개 안녕하세요. 우미 공작소입니다. 본 페이지는 우미 공작소의 기본 FDM 제조 방식에 대해 안내하는 문서입니다. FDM 출력은 노즐 크기, 레이어 높이, 벽 두께 설정에 따라 표면 품질, 출력 시간, 강도, 정밀도에 차이가 발생할 수 있습니다. 아래 내용을 통해 기본 제조 기준과 노즐별 설정 차이를 확인해 주세요. --- 한눈에 정리 ① 기본 출력 기준: 0.4mm 노즐 / 0.2mm 레이어 ② 0.4mm 노즐 기본 벽 두께: 2겹 / 약 0.84mm ③ 0.2mm 노즐 기본 벽 두께: 4겹 / 약 0.88mm ④ 0.4mm 노즐: 일반 시제품, 구조 확인용, 기능성 출력물에 적합 ⑤ 0.2mm 노즐: 작은 형상, 디테일 표현, 얇은 구조에 유리 --- FDM 제조 방식이란 무엇인가요? FDM은 필라멘트 재료를 녹여 한 층씩 쌓아 올리는 3D프린팅 방식입니다. ① 비교적 빠르게 제작이 가능합니다. ② 구조 확인용, 시제품, 기능성 출력물에 많이 사용됩니다. ③ 노즐 크기와 레이어

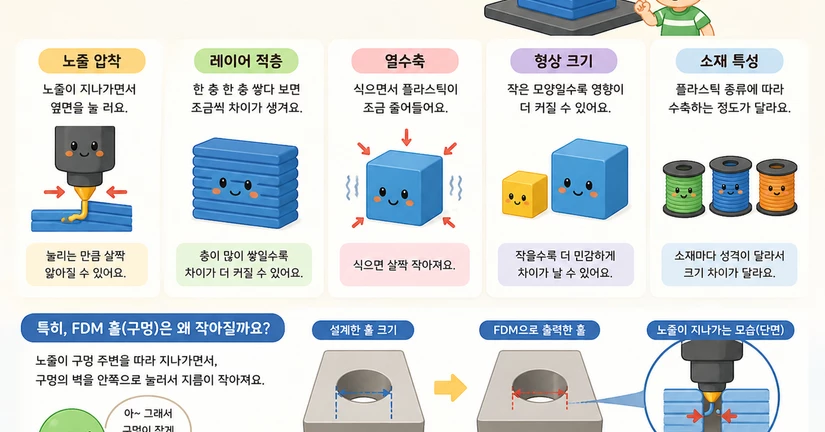

FDM 출력 공차 및 홀 치수 안내
소개 안녕하세요. 우미 공작소입니다. 본 페이지는 FDM 출력 시 자주 문의 주시는 공차 기준과 홀 치수 안내를 정리한 문서입니다 .FDM 출력은 적층 방식의 특성상 형상에 따라 치수 편차가 발생할 수 있으며, 특히 홀, 체결부, 얇은 벽, 작은 디테일은 일반 외곽 치수보다 더 민감하게 영향을 받을 수 있습니다. --- 한눈에 정리 ① FDM은 적층 방식 특성상 치수 편차가 발생할 수 있습니다. ② 특히 홀은 설계값보다 작게 출력되는 경향이 있습니다. ③ 일반적인 홀 보정은 약 0.2~0.4mm 추가 여유를 검토할 수 있습니다. ④ 자사는 일반 기준으로 ±0.2mm 이내 관리 기준을 적용합니다. ⑤ 홀·체결·정밀 삽입부는 별도 검토가 필요할 수 있습니다. 정확한 공차 설계 기준은 아래 자사 표준 공차 기준은 어떻게 운영되나요? 내용을 반드시 참고하여 주시기 바랍니다. FDM 출력물은 왜 공차가 발생하나요? - FDM은 녹은 필라멘트를 한 줄씩 쌓아 올리는 방식입니다. - 이 과정에서

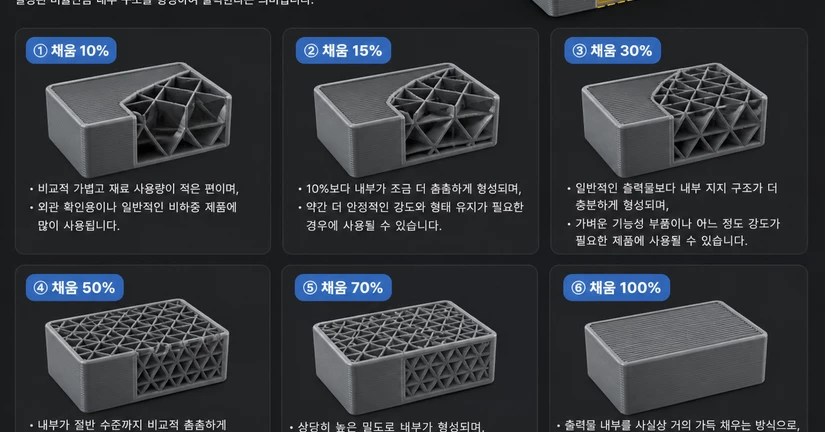

FDM 채움 개념 및 채움률(Infill) 안내
소개 안녕하세요. 우미 공작소입니다.본 페이지는 FDM 출력 방식에서 자주 문의 주시는 채움률(Infill) 개념과, 예를 들어 채움 10%, 15%가 어떤 의미인지 안내드리는 문서입니다. FDM 출력물은 겉면이 모두 꽉 찬 구조가 아니라, 제품의 용도와 형상에 따라 내부를 일정 비율로 채워 출력하게 됩니다.따라서 채움률은 출력물의 무게, 강도, 출력 시간, 재료 사용량에 영향을 주는 중요한 설정값입니다. --- FDM에서 채움이란 무엇인가요? FDM 출력에서 말하는 채움은 출력물 내부를 얼마나 촘촘하게 채울지 정하는 기준입니다. 즉, 제품의 겉면(외벽)은 형상을 유지하도록 출력하고, 내부는 설정된 비율에 따라 일정한 패턴 구조로 채워집니다. 예를 들어 채움률이 낮으면 내부가 더 비어 있는 구조가 되고,채움률이 높으면 내부가 더 촘촘하게 채워진 구조가 됩니다. --- 채움은 어떤 의미인가요? FDM 출력에서 말하는 채움(Infill) 은 출력물 내부를 얼마나 촘촘하게 채울지 정하는
