FDM 출력 공차 및 홀 치수 안내

안녕하세요. 우미 공작소입니다.

본 페이지는 FDM 출력 시 자주 문의 주시는 공차 기준과 홀 치수 안내를 정리한 문서입니다

.FDM 출력은 적층 방식의 특성상 형상에 따라 치수 편차가 발생할 수 있으며,

특히 홀, 체결부, 얇은 벽, 작은 디테일은 일반 외곽 치수보다 더 민감하게 영향을 받을 수 있습니다.

① FDM은 적층 방식 특성상 치수 편차가 발생할 수 있습니다.

② 특히 홀은 설계값보다 작게 출력되는 경향이 있습니다.

③ 일반적인 홀 보정은 약 0.2~0.4mm 추가 여유를 검토할 수 있습니다.

④ 자사는 일반 기준으로 ±0.2mm 이내 관리 기준을 적용합니다.

⑤ 홀·체결·정밀 삽입부는 별도 검토가 필요할 수 있습니다.

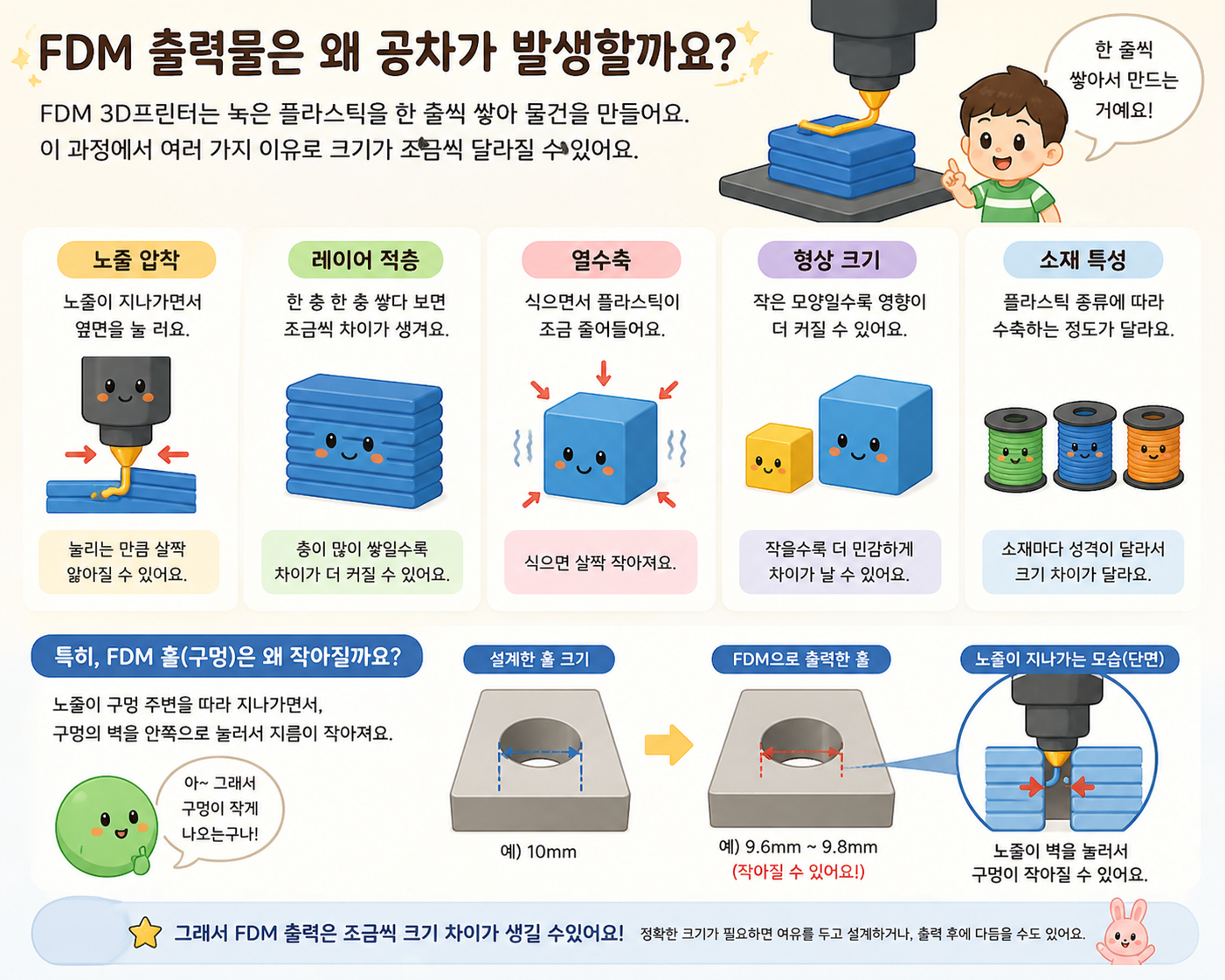

• FDM은 녹은 필라멘트를 한 줄씩 쌓아 올리는 방식입니다.

• 이 과정에서 노즐 압착, 레이어 적층, 열수축, 형상 크기, 소재 특성의 영향을 받아 치수 편차가 발생할 수 있습니다.

• 특히 FDM 홀은 노즐이 외곽을 따라 지나가면서 실제 지름이 줄어드는 경향이 있습니다.

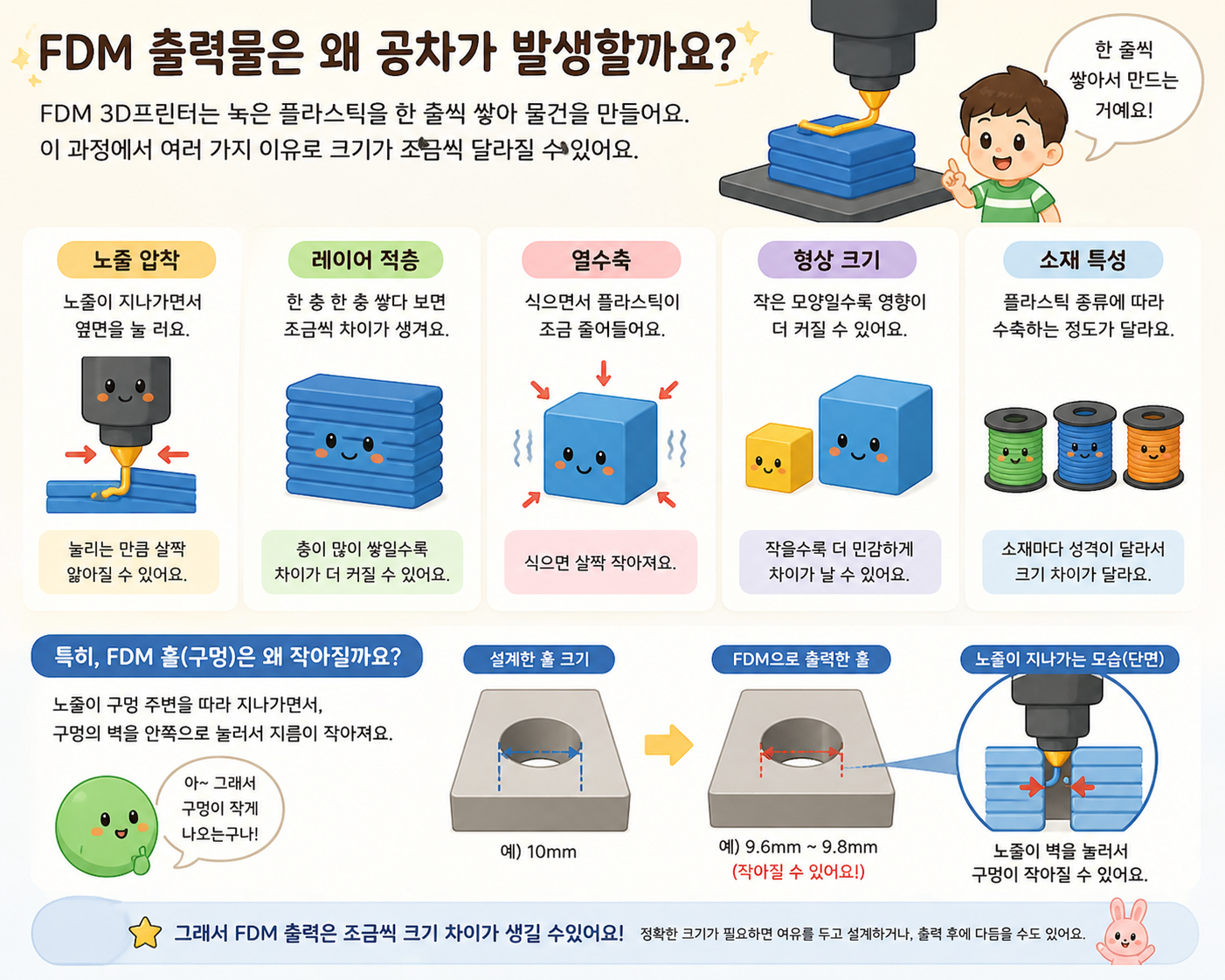

FDM에서는 수직 방향 홀(vertical holes)이 설계값보다 작게 출력되는 경우가 많습니다.

① 노즐이 각 레이어를 누르며 지나가면서 홀 외곽이 안쪽으로 말리는 경향이 있습니다.

② 홀 크기가 작을수록 노즐 크기의 영향을 더 크게 받을 수 있습니다.

③ 소재, 슬라이서, 출력 세팅에 따라 실제 편차는 달라질 수 있습니다.

① 일반 관리 기준: ±0.2mm 이내

② 0.4mm 노즐 기준 타이트 체결감 : 약 ±0.2mm

③ 0.4mm 노즐 기준 워킹 가능 구조: 약 ±0.4mm

④ 0.2mm 노즐 기준 타이트 체결: 약 ±0.2mm

⑤ 0.2mm 노즐 기준 워킹 가능 구조: 약 ±0.3mm

① 우미 공작소는 FDM 출력 시 발생할 수 있는 일반적인 치수 편차를 고려하여 표준 공차 기준을 적용하고 있습니다.

② 일반적인 관리 기준은 ±0.2mm 이내로 안내드리고 있습니다.

③ 0.4mm 노즐 기준으로 타이트한 체결은 약 0.2mm, 여유 있게 워킹이 가능한 구조는 약 0.4mm 정도를 권장드립니다.

④ 0.2mm 노즐 기준으로는 타이트한 체결은 약 0.2mm, 워킹이 가능한 구조는 약 0.3mm 정도를 기준으로 검토합니다.

⑤ 다만, 실제 공차는 형상과 용도에 따라 달라질 수 있으므로 별도 검토가 필요할 수 있습니다.

① 일반적인 FDM 홀은 설계값보다 작게 출력될 수 있습니다.

② 체결 또는 삽입이 필요한 홀은 용도에 따라 추가 여유를 검토해야 합니다.

③ 정밀한 홀 치수가 중요한 경우에는 테스트 출력 또는 후가공을 권장드립니다.

아래와 같은 경우에는 일반 공차 기준만으로 안내하기 어렵고, 별도 검토가 필요할 수 있습니다.

① 축 삽입, 베어링 삽입, 핀 체결 구조

② 나사 체결부

③ 얇은 벽과 작은 홀

④ 여러 부품이 맞물리는 조립 구조

⑤ 정밀한 끼워맞춤이 필요한 제품

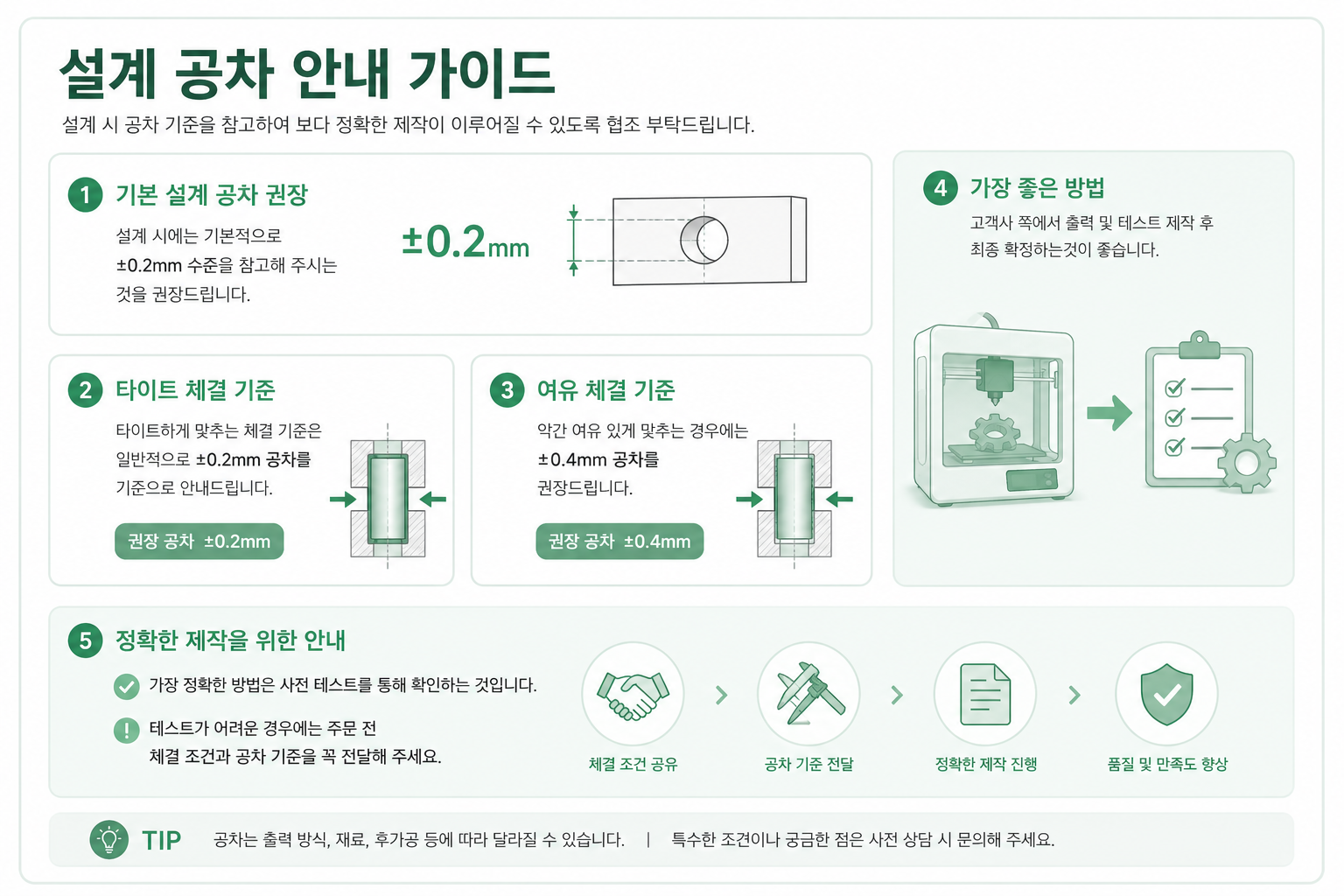

1. 설계 시에는 기본적으로 ±0.2mm 수준을 참고해 주시는 것을 권장드립니다.

2. 타이트하게 맞추는 체결 기준은 일반적으로 ±0.2mm 공차를 기준으로 안내드립니다.

3. 약간 여유 있게 맞추는 경우에는 ±0.4mm 공차를 권장드립니다.

4. 제일 좋은 방법은 고객사 쪽에서 출력 및 테스트 제작 후 최종 확정하는것이 좋습니다.

5. 가장 정확한 방법은 사전 테스트를 통해 확인하는 것이며, 테스트가 어려운 경우에는 주문 전 체결 조건과 공차 기준을 꼭 전달해 주세요.

① FDM은 적층 방식 특성상 공차가 발생할 수 있습니다.

② 특히 홀은 설계값보다 작게 나오는 경우가 있습니다.

③ 자사는 일반 외곽 치수 기준으로 ±0.2mm 이내를 관리 기준으로 운영합니다.

④ 홀 치수와 체결 구조는 별도의 권장 여유치를 기준으로 검토합니다.

⑤ 조립, 삽입, 워킹이 중요한 제품은 주문 전 반드시 사전 전달이 필요합니다.
