안녕하세요. 우미 공작소입니다.
본 페이지는 우미 공작소의 기본 FDM 제조 방식에 대해 안내하는 문서입니다.
FDM 출력은 노즐 크기, 레이어 높이, 벽 두께 설정에 따라 표면 품질, 출력 시간, 강도, 정밀도에 차이가 발생할 수 있습니다.
아래 내용을 통해 기본 제조 기준과 노즐별 설정 차이를 확인해 주세요.
① 기본 출력 기준: 0.4mm 노즐 / 0.2mm 레이어
② 0.4mm 노즐 기본 벽 두께: 2겹 / 약 0.84mm
③ 0.2mm 노즐 기본 벽 두께: 4겹 / 약 0.88mm
④ 0.4mm 노즐: 일반 시제품, 구조 확인용, 기능성 출력물에 적합
⑤ 0.2mm 노즐: 작은 형상, 디테일 표현, 얇은 구조에 유리

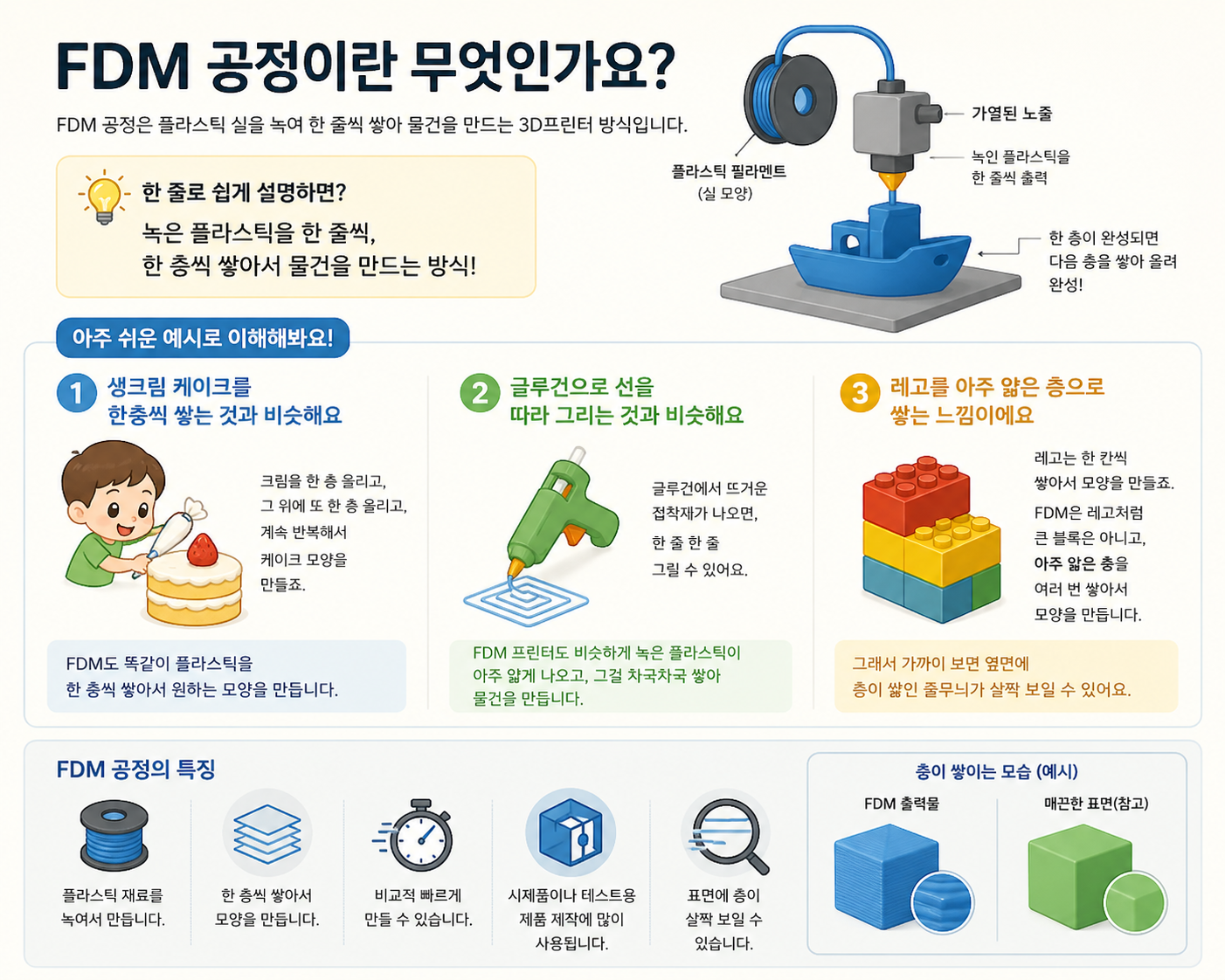

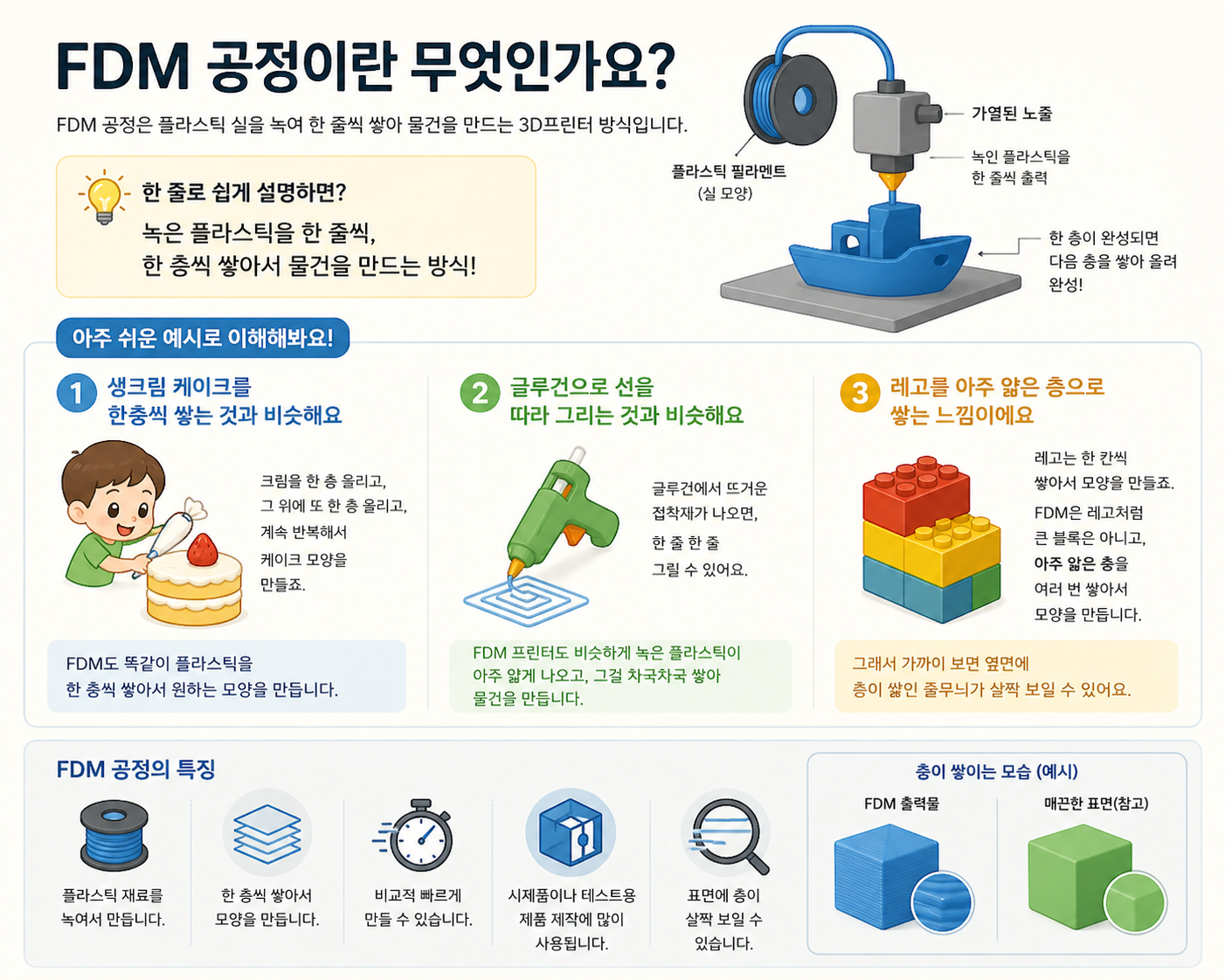

FDM은 필라멘트 재료를 녹여 한 층씩 쌓아 올리는 3D프린팅 방식입니다.
① 비교적 빠르게 제작이 가능합니다.
② 구조 확인용, 시제품, 기능성 출력물에 많이 사용됩니다.
③ 노즐 크기와 레이어 높이에 따라 표면 결, 출력 시간, 세부 표현이 달라질 수 있습니다.
④ 형상과 용도에 따라 정밀도보다 제작 효율이 더 중요한 경우에 적합할 수 있습니다.
즉, FDM 방식은 제작 효율과 실용성을 함께 고려하는 기본 제조 방식으로 이해하시면 됩니다.
우미 공작소의 기본 FDM 제조는 주로 노즐 크기와 레이어 높이, 벽 두께 수를 기준으로 설정됩니다.
기본적으로는 아래와 같은 기준으로 많이 사용됩니다.
① 0.4mm 노즐
② 기본 레이어 높이 0.2mm
③ 벽 두께 2겹 기준
다만, 제품의 형상, 크기, 용도, 정밀도 요구 수준에 따라 설정은 달라질 수 있습니다.

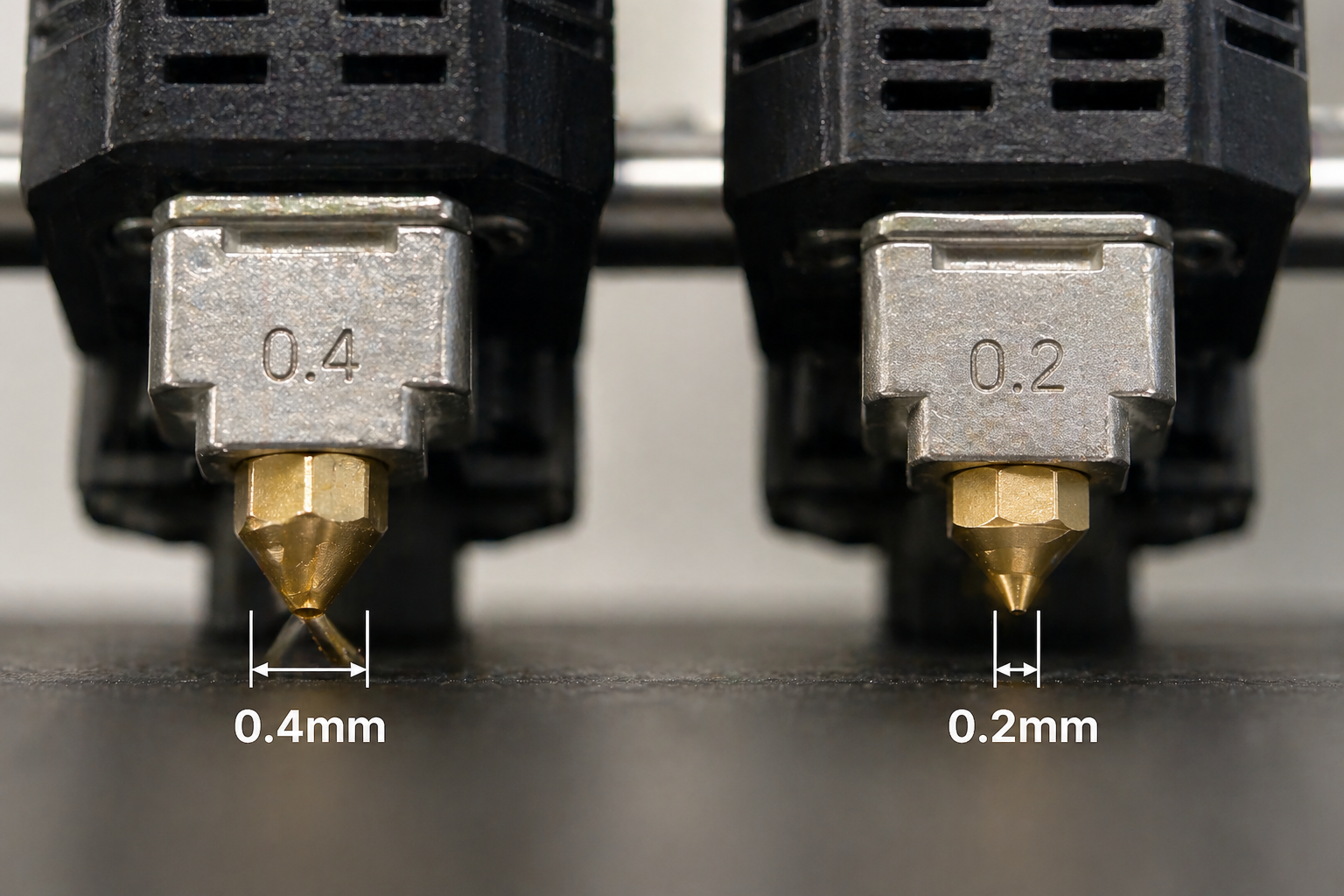

0.4mm 노즐은 FDM 출력에서 가장 일반적으로 많이 사용하는 기본 노즐입니다.
① 출력 속도와 품질의 균형이 좋습니다.
② 일반적인 시제품, 구조 확인용 출력물, 기능성 출력물에 적합합니다.
③ 기본 설정에서는 벽 두께 2겹 기준으로 적용됩니다.
④ 환산 두께는 약 0.84mm 입니다.
즉, 0.4mm 노즐은 기본 출력용 표준 기준으로 이해하시면 됩니다.
0.2mm 노즐은 보다 작은 형상이나 세부 디테일 표현이 중요한 경우에 검토할 수 있는 노즐입니다.
① 세밀한 형상 표현에 더 유리할 수 있습니다.
② 얇은 벽이나 작은 디테일 표현이 필요한 경우에 적합할 수 있습니다.
③ 기본 설정에서는 벽 두께 4겹 기준으로 적용됩니다.
④ 환산 두께는 약 0.88mm 입니다.
다만, 0.2mm 노즐은 0.4mm 노즐보다 출력 시간이 길어질 수 있으며, 형상에 따라 출력 난이도가 높아질 수 있습니다.

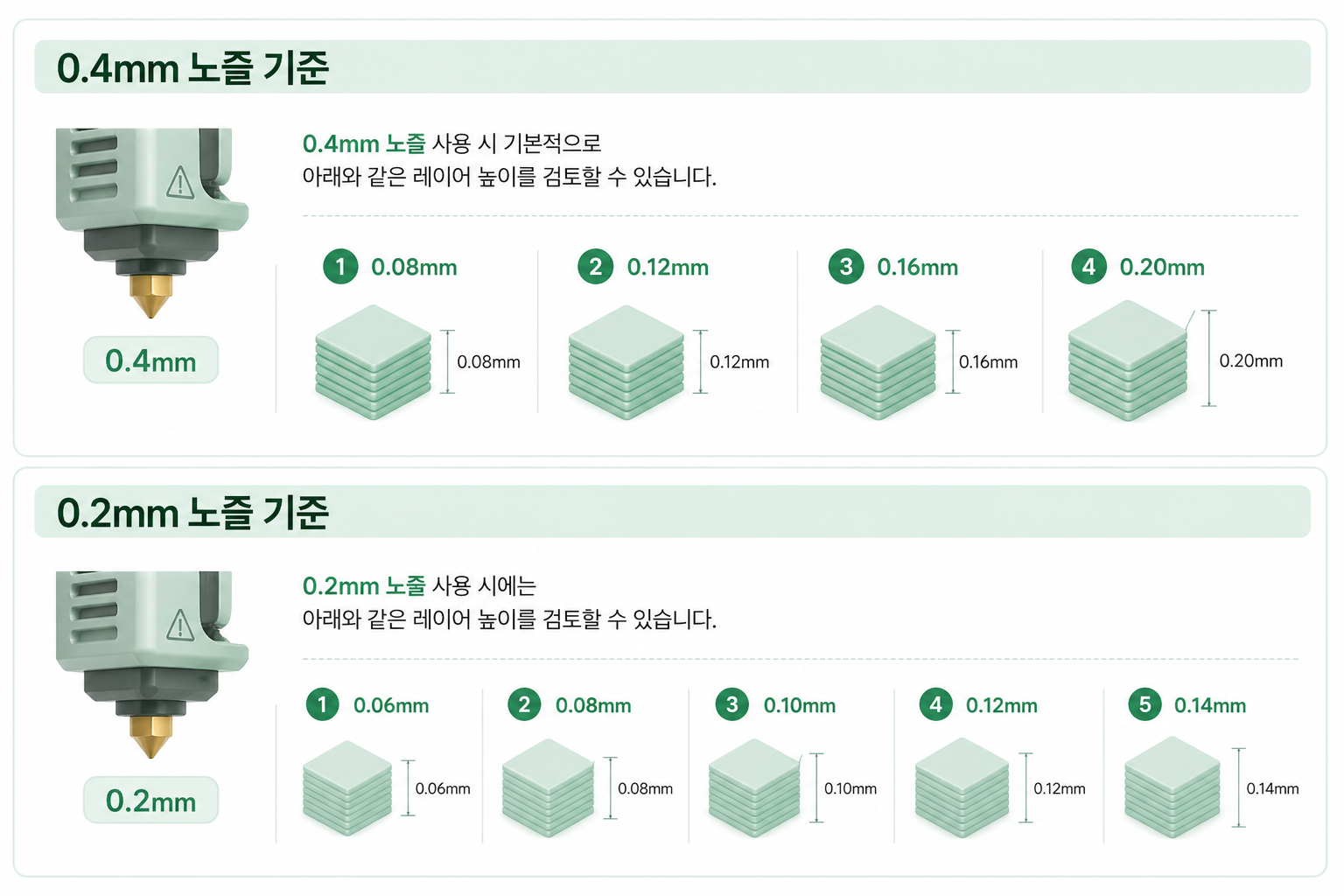

0.4mm 노즐 사용 시 기본적으로 아래와 같은 레이어 높이를 검토할 수 있습니다.
① 0.08mm
② 0.12mm
③ 0.16mm
④ 0.20mm
이 중 일반적인 기본 출력 기준은 0.20mm 레이어입니다.형상이나 품질 요구에 따라 더 낮은 레이어 높이를 선택할 수 있습니다.
0.2mm 노즐 사용 시에는 아래와 같은 레이어 높이를 검토할 수 있습니다.
① 0.06mm
② 0.08mm
③ 0.10mm
④ 0.12mm
⑤ 0.14mm
형상이 작거나 세밀한 표현이 필요한 경우 더 얇은 레이어 높이를 검토할 수 있습니다.
FDM 출력에서 벽 두께는 제품의 외곽을 몇 겹으로 쌓는지에 따라 결정됩니다.노즐 크기에 따라 동일한 “겹 수”라도 실제 환산 두께는 달라질 수 있습니다.
① 기본 벽 두께 수: 2겹
② 환산 두께: 약 0.84mm
① 기본 벽 두께 수: 4겹
② 환산 두께: 약 0.88mm
즉, 노즐 크기와 벽 두께 수는 함께 이해해야 하며, 단순히 겹 수만으로 두께를 판단하면 안 됩니다.
아래와 같은 경우에는 0.4mm 노즐이 적합한 경우가 많습니다.
① 일반 시제품 제작
② 구조 확인용 출력
③ 기능성 테스트용 제품
④ 납기와 비용을 함께 고려해야 하는 경우
⑤ 세부 디테일보다는 안정적인 출력이 중요한 경우
즉, 0.4mm 노즐은 기본 출력의 표준 옵션으로 이해하시면 됩니다.
아래와 같은 경우에는 0.2mm 노즐을 검토할 수 있습니다.
① 작은 형상
② 디테일 표현이 중요한 제품
③ 얇은 벽이나 세밀한 구조가 필요한 경우
④ 곡면이 많거나 결 표현을 줄이고 싶은 경우
⑤ 정밀한 몰드 또는 외관 확인용 제품
다만, 0.2mm 노즐은 형상에 따라 출력 시간이 길어지고, 조건에 따라 출력 안정성 검토가 필요할 수 있습니다.
① FDM 출력물은 노즐 크기와 레이어 높이에 따라 표면 결이 보일 수 있습니다.
② 더 얇은 레이어를 사용하면 표면은 더 매끄러워질 수 있지만 출력 시간은 길어질 수 있습니다.
③ 0.2mm 노즐은 세부 표현에 유리할 수 있으나, 모든 형상에 무조건 적합한 것은 아닙니다.
④ 벽 두께는 겹 수뿐 아니라 실제 환산 두께 기준으로도 함께 확인해야 합니다.
⑤ 최종 제조 방식은 제품 용도, 형상, 요구 정밀도, 예산, 납기를 함께 검토한 후 안내드립니다.
