STL / STEP / OBJ / 3MF 파일은 어떤 차이가 있나요?

소개

안녕하세요. 우미 공작소입니다.

본 페이지는 제작 문의 시 자주 전달되는 STL, STEP, OBJ, 3MF 파일의 차이를 안내하는 문서입니다.

각 파일 형식은 저장하는 방식과 활용 목적이 다르므로, 제작 방식이나 수정 여부에 따라 적합한 파일 형식이 달라질 수 있습니다.

한눈에 정리

① STL = 가장 일반적인 3D프린터 출력용 파일

② STEP = 설계 수정, 치수 검토, CNC 가공 검토에 유리한 파일

③ OBJ = 모델링/외형 데이터 전달에 자주 사용하는 메쉬 파일

④ 3MF = 멀티컬러 출력, 파트 구성, 출력 설정 정보 유지에 유리한 파일

⑤ 단순 출력 문의는 STL, 수정/가공 검토는 STEP, 설정 포함 출력은 3MF가 더 적합한 경우가 많습니다.

STL 파일은 무엇인가요?

STL은 3D프린터 출력에서 가장 많이 사용하는 대표적인 파일 형식입니다.형상을 작은 삼각형 면으로 나누어 저장하는 방식입니다.

특징

① 3D프린터 출력용으로 가장 많이 사용됩니다.

② 대부분의 슬라이서 프로그램에서 바로 불러올 수 있습니다.

③ 형상 외의 색상, 재질, 파라메트릭 설계 정보는 포함되지 않는 경우가 많습니다

④ 수정이 필요한 경우에는 원본 설계 파일보다 작업이 불편할 수 있습니다.

또한, 원본 수정이 아니기 때문에 치수, 데이터 변형이 발생할 수 있습니다.

이런 경우에 적합합니다

① 3D프린터로 바로 출력하려는 경우

② 출력용 형상이 이미 확정된 경우

③ 별도의 설계 수정 없이 제작 검토를 진행하는 경우

STEP 파일은 무엇인가요?

STEP은 3D 형상을 보다 정확한 설계 정보 기반으로 저장하는 파일 형식입니다.주로 CAD 프로그램 간 호환용으로 많이 사용됩니다.

특징

① 형상 데이터를 비교적 정밀하게 전달할 수 있습니다.

② CNC 가공, 설계 수정, 치수 검토 등에 더 적합한 경우가 많습니다.

③ STL보다 수정 및 재활용이 유리한 편입니다.

④ CAD 기반 작업이나 기계 부품 검토에 많이 사용됩니다.

이런 경우에 적합합니다

① CNC 가공 검토가 필요한 경우

② 설계 수정이 필요한 경우

③ 치수 검토가 중요한 부품인 경우

④ 기계 부품, 체결 구조, 산업용 부품 제작 문의인 경우

자사의 경우 CNC, 레이저 가공, 금형, 3D 수정 후 3D프린터 제작 시 주로 사용됩니다.

OBJ 파일은 무엇인가요?

OBJ는 3D 형상을 저장하는 파일 형식으로, 형상 외에 일부 색상이나 텍스처 정보와 함께 사용하는 경우도 있습니다.

특징

① 3D 모델링 프로그램에서 자주 사용됩니다.

② STL처럼 형상을 메쉬 형태로 저장합니다.

③ 경우에 따라 색상, 재질, 텍스처 정보와 함께 사용할 수 있습니다.

④ 다만 제작용으로는 STL보다 활용 빈도가 낮을 수 있습니다.

이런 경우에 적합합니다

① 모델링 데이터를 전달하는 경우

② 색상이나 외형 표현이 함께 중요한 경우

③ 3D 그래픽 또는 렌더링용 데이터를 공유하는 경우

다만, obj파일로 색상정보를 저장했더라도 실제 출력시 색상정보가 호환되지 않는 경우가 많고, 또한 색상정보가 날라가는 경우가 많기에 권장하지 않습니다.

3MF 파일은 무엇인가요?

3MF는 3D프린터 출력을 위해 만들어진 파일 형식으로, 형상뿐 아니라 일부 출력 설정 정보까지 함께 담을 수 있는 형식입니다.

특징

① STL보다 더 다양한 출력 정보를 함께 저장할 수 있습니다.

② 경우에 따라 색상, 재질, 파트 구분, 배치 정보 등을 포함할 수 있습니다.

③ 멀티컬러 출력이나 복합 출력 설정이 필요한 경우에 유리할 수 있습니다.

④ 슬라이서에 따라 저장된 설정이 함께 반영될 수 있습니다.

이런 경우에 적합합니다

① 멀티컬러 출력이 필요한 경우

② 여러 파트가 함께 구성된 출력 파일인 경우

③ 출력 설정을 포함한 상태로 전달이 필요한 경우

④ STL보다 더 많은 출력 정보를 유지하고 싶은 경우

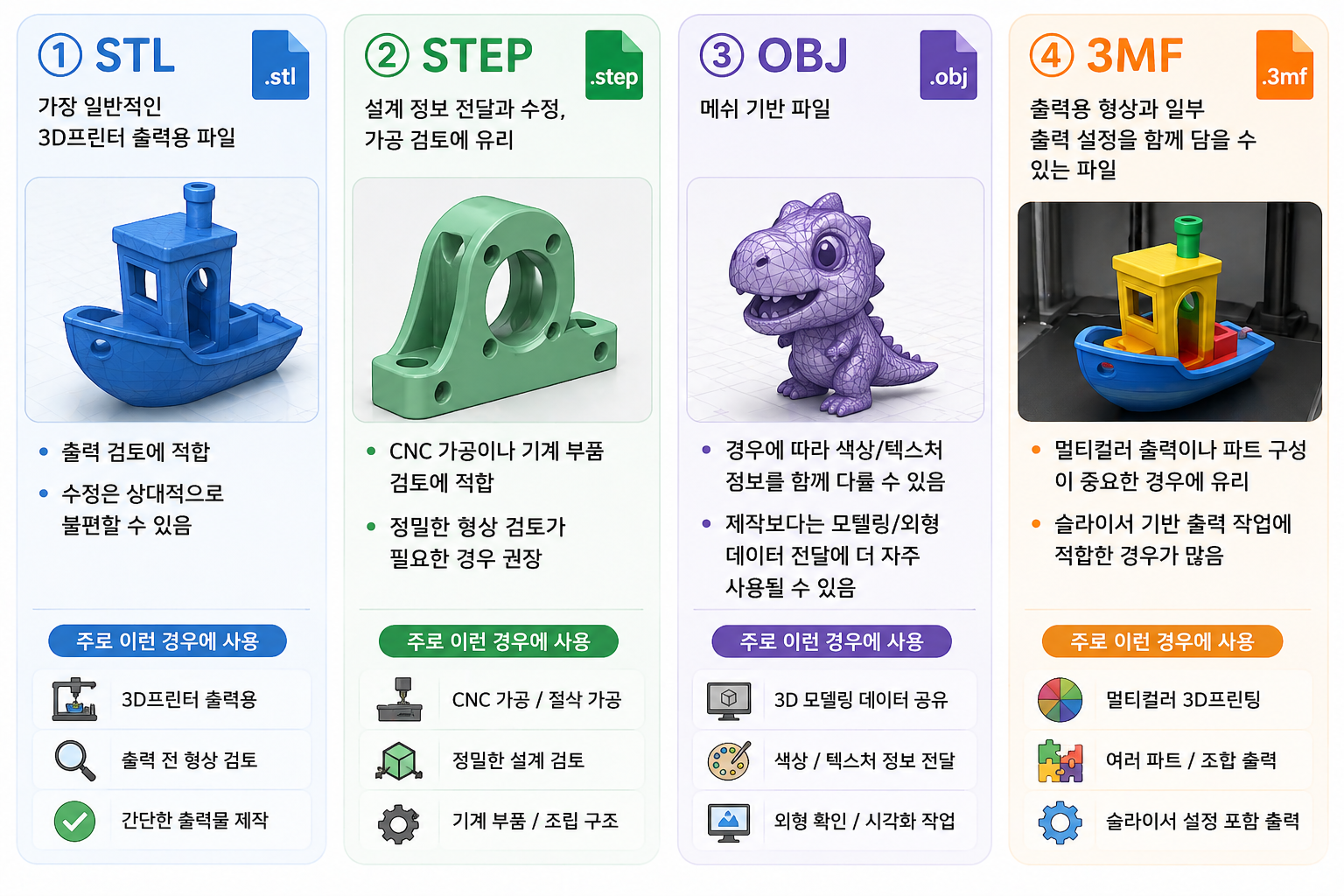

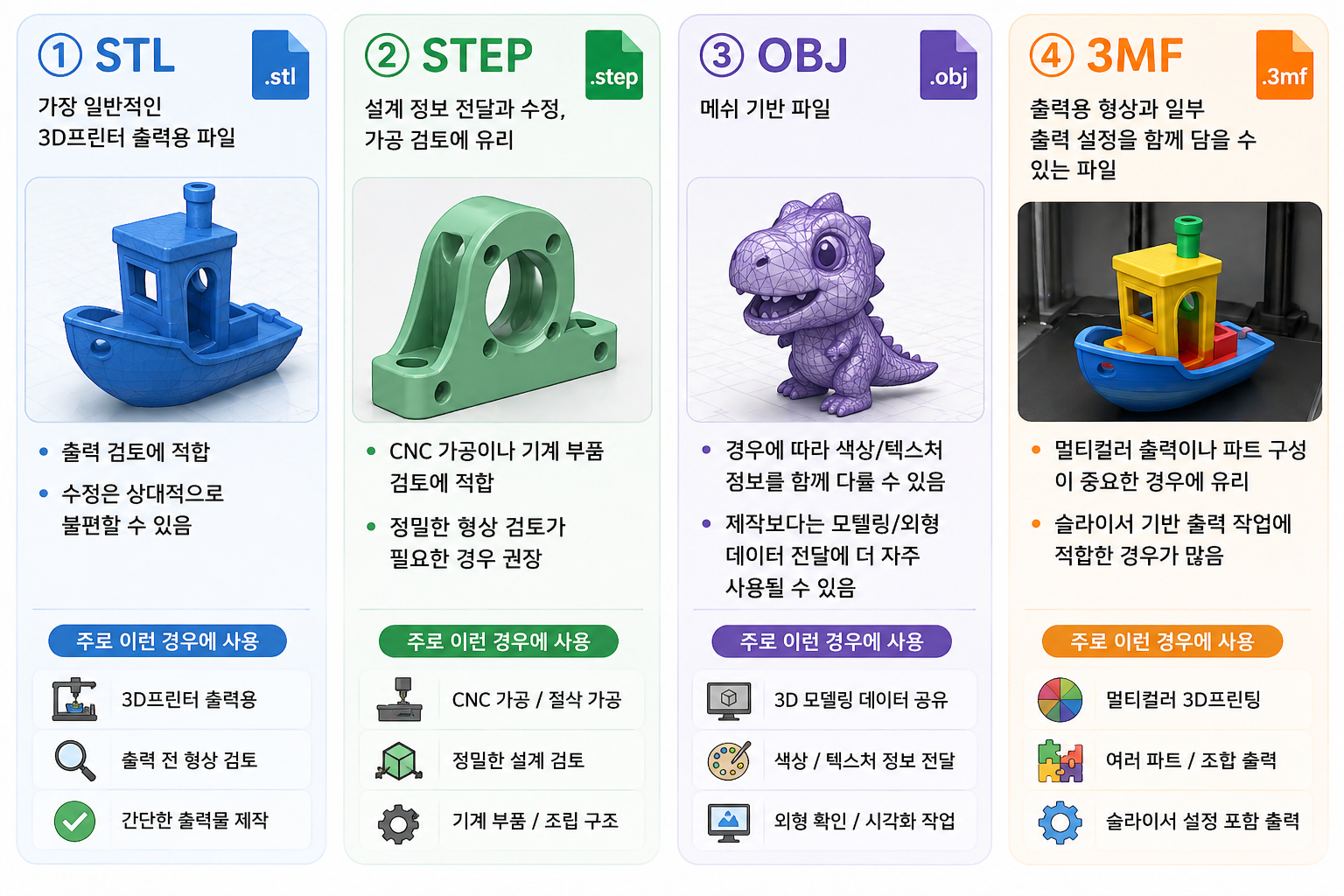

STL, STEP, OBJ, 3MF는 어떻게 다르게 보면 되나요?

한눈에 비교하면

① STL

가장 일반적인 3D프린터 출력용 파일
출력 검토에 적합
수정은 상대적으로 불편할 수 있음

② STEP

설계 정보 전달과 수정, 가공 검토에 유리
CNC 가공이나 기계 부품 검토에 적합
정밀한 형상 검토가 필요한 경우 권장

③ OBJ

메쉬 기반 파일
경우에 따라 색상/텍스처 정보를 함께 다룰 수 있음
제작보다는 모델링/외형 데이터 전달에 더 자주 사용될 수 있음

④ 3MF

출력용 형상과 일부 출력 설정을 함께 담을 수 있는 파일
멀티컬러 출력이나 파트 구성이 중요한 경우에 유리
슬라이서 기반 출력 작업에 적합한 경우가 많음

유의사항

① 같은 형상이라도 파일 형식에 따라 수정 가능 범위와 검토 방식이 달라질 수 있습니다.

② STL, OBJ, 3MF는 메쉬 기반 파일이므로 형상 상태에 따라 수정이 제한될 수 있습니다.

③ STEP 파일은 설계 수정이나 정밀 검토에 더 적합한 경우가 많습니다.

④ 3MF 파일은 슬라이서 설정이나 파트 정보가 포함될 수 있으므로, 전달 전 최종 출력 내용 확인이 필요합니다.

⑤ 파일이 정상적으로 열리지 않거나 데이터가 누락된 경우에는 추가 파일을 요청드릴 수 있습니다.

⑥ 최종 제작 가능 여부는 파일 상태와 형상 확인 후 안내드립니다.
