MSLA 출력 공차는 어떻게 안내되나요?

안녕하세요. 우미 공작소입니다.

본 페이지는 MSLA 출력 시 자주 문의 주시는 공차 기준과 체결 여유치 안내를 정리한 문서입니다.

MSLA는 FDM보다 정밀한 형상 표현과 매끄러운 표면 표현에 유리한 방식이지만,

형상 크기, 방향, 후경화, 체결 구조에 따라 실제 치수와 체결감은 달라질 수 있습니다.

따라서 제품 용도에 따라 적절한 공차를 검토하는 것이 중요합니다.

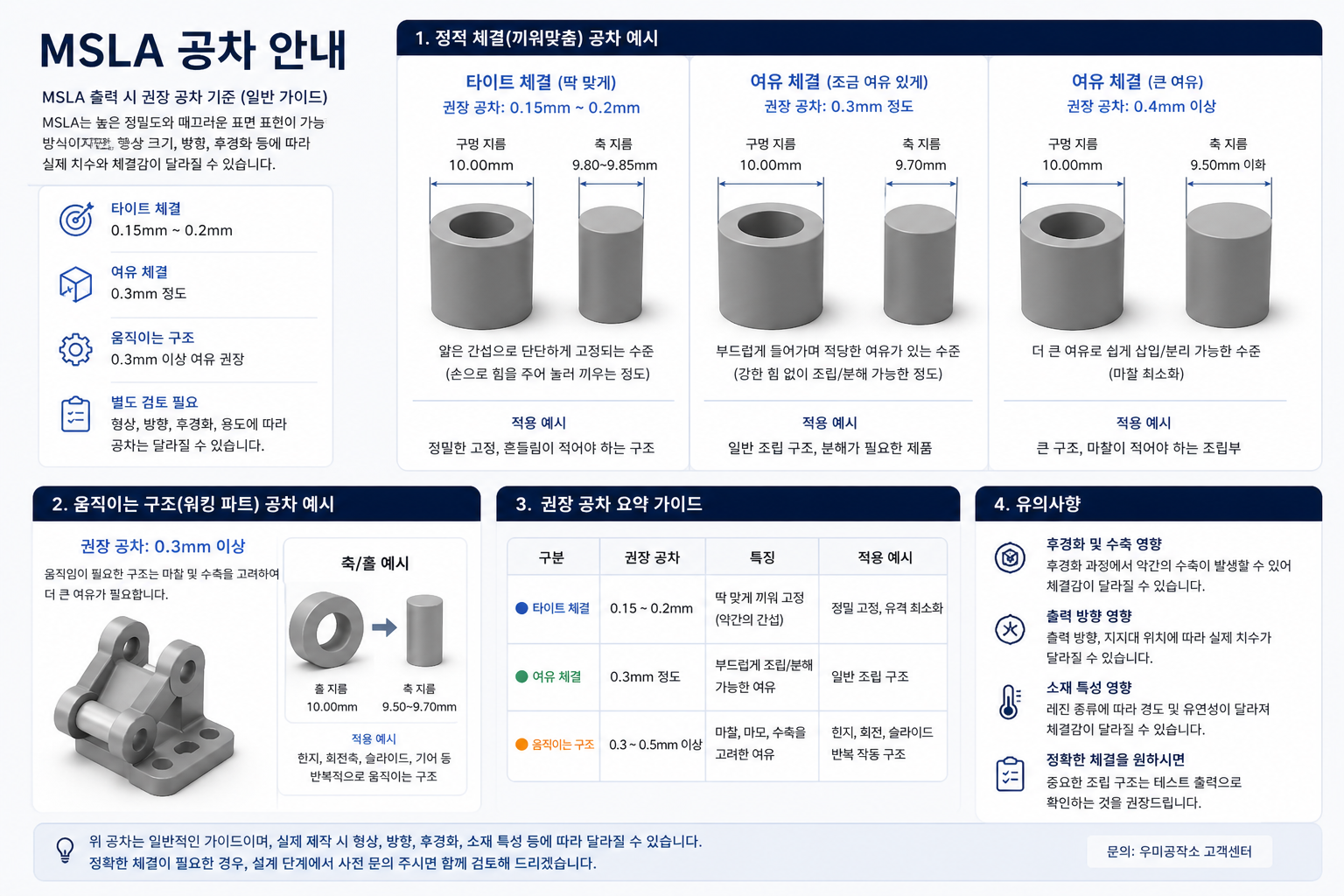

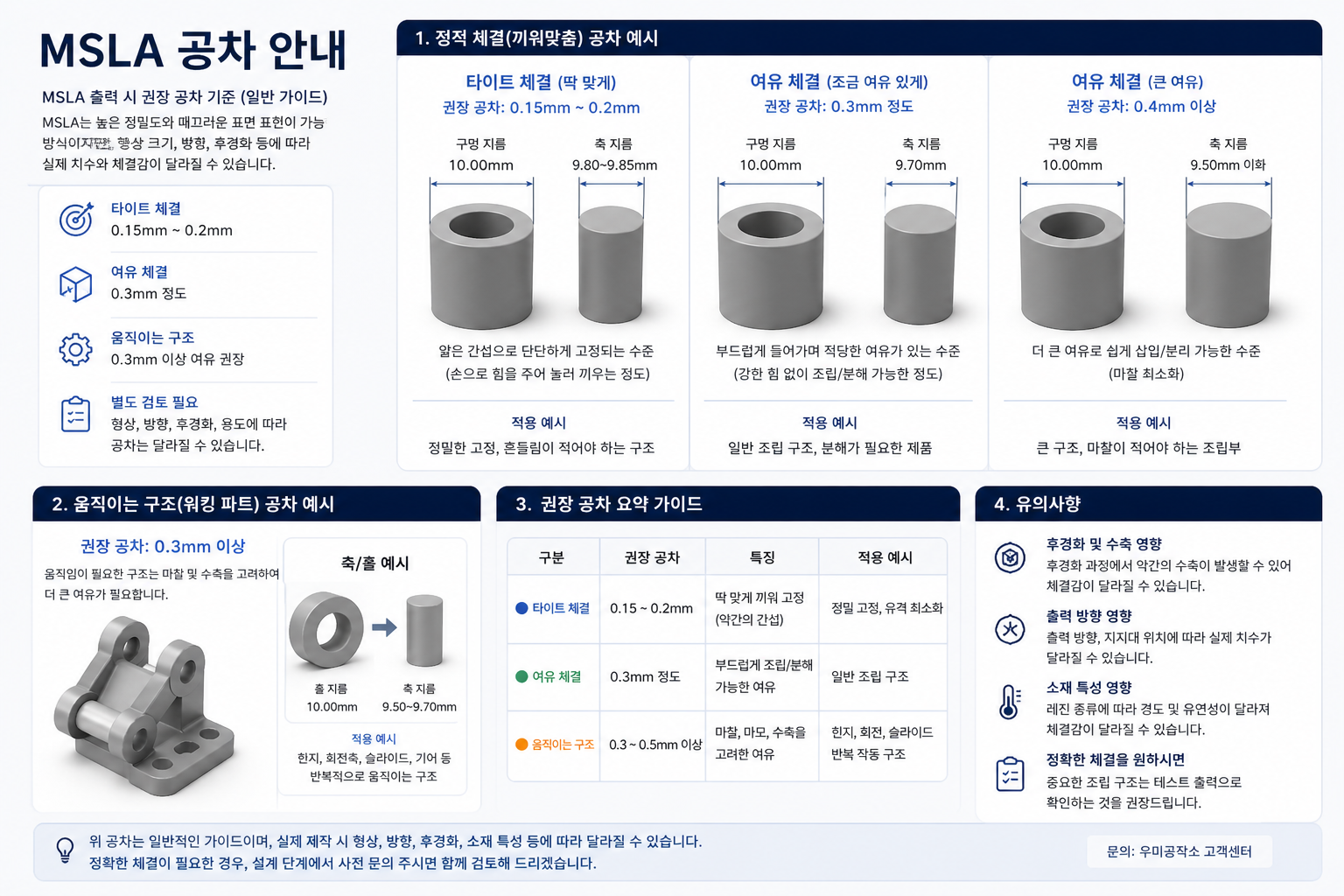

한눈에 정리

① MSLA는 정밀한 형상 표현과 매끄러운 표면 품질에 유리합니다.

② 딱 맞거나 약간 빡빡한 체결은 일반적으로 0.15mm ~ 0.2mm 정도를 기준으로 검토합니다.

③ 조금 여유 있게 맞추는 경우에는 일반적으로 0.3mm 정도의 공차를 검토합니다.

④ 움직이는 구조나 반복 워킹이 필요한 경우에는 0.3mm 이상 추가 여유가 필요할 수 있습니다.

⑤ 최종 공차는 형상, 방향, 후경화, 용도에 따라 별도 검토가 필요할 수 있습니다.

MSLA는 액체 레진을 빛으로 한 층씩 경화하는 방식으로, 일반적으로 FDM보다 더 작은 디테일과 더 매끄러운 표면 표현에 유리합니다.

즉, MSLA는 아래와 같은 경우에 유리할 수 있습니다.

① 작은 형상

② 정밀한 체결 구조

③ 표면 품질이 중요한 제품

④ 피규어, 몰드 원형, 외관용 시제품

딱 맞거나 약간 빡빡하게 들어가는 체결 구조는 일반적으로 0.15mm ~ 0.2mm 정도를 기준으로 검토할 수 있습니다.

① 딱 맞게 들어가는 체결: 약 0.15mm 전후

② 약간 빡빡한 체결: 약 0.2mm 전후

조금 여유 있게 삽입되거나, 체결은 되지만 억지로 끼우지 않는 정도를 원하시는 경우에는 일반적으로 0.3mm 정도의 공차를 검토할 수 있습니다.

① 기본 조립 여유: 약 0.3mm

② 조금 더 큰 형상 또는 마찰이 적어야 하는 경우: 0.3mm 이상 별도 검토

① 단순 삽입 / 조립 체결: 0.15mm ~ 0.3mm 범위 검토

② 워킹 구조 / 반복 움직임 구조: 0.3mm 이상, 필요 시 0.4~0.5mm 이상 검토

아래와 같은 경우에는 일반 공차 기준만으로 안내하기 어렵고, 별도 검토가 필요할 수 있습니다.

① 축 삽입, 핀 삽입 구조

② 얇은 벽과 작은 홈 구조

③ 반복적으로 움직이는 구조

④ 후경화 후 수축 영향이 민감한 형상

⑤ 정밀한 끼워맞춤이 필요한 제품

① 타이트한 체결은 0.15mm ~ 0.2mm 정도를 기준으로 참고해 주세요.

② 일반적인 조립 여유는 0.3mm 정도를 기준으로 참고해 주세요.

③ 움직이는 구조는 0.3mm 이상 추가 여유를 검토해 주세요.

④ 가장 정확한 방법은 사전 테스트를 통해 확인하는 것이며, 테스트가 어려운 경우에는 주문 전 체결 조건을 꼭 전달해 주세요.

① MSLA는 FDM보다 정밀한 편이지만, 모든 형상에서 동일한 체결감을 보장하는 것은 아닙니다.

② 타이트 체결과 워킹 구조는 필요한 공차 기준이 다릅니다.

③ 후경화와 방향에 따라 실제 체결감이 달라질 수 있습니다.

④ 정밀한 조립 구조는 반드시 사전 문의 후 검토를 권장드립니다.
